MENGENAL PERALATAN INSTRUMENTASI YANG DIGUNAKAN DALAM PROSES INDUSTRI



Proses industri membutuhkan sistem pengukuran dan pengendalian yang akurat agar berbagai parameter operasi dapat dipantau sesuai kebutuhan. Temperatur, tekanan, level, aliran, hingga komposisi suatu fluida harus diketahui secara tepat untuk menjaga proses tetap berjalan sesuai kondisi yang direncanakan. Karena itu, peralatan instrumentasi industri menjadi bagian penting dalam sistem otomasi dan pengendalian proses.

Peralatan instrumentasi bekerja dengan cara mendeteksi kondisi proses, mengubahnya menjadi sinyal yang dapat diproses, kemudian memberikan informasi atau perintah kepada perangkat lain. Dalam penerapannya, terdapat berbagai komponen dengan fungsi berbeda, mulai dari sensor, transmitter, controller, control valve, indikator, hingga perangkat pengukuran. Setiap komponen saling terhubung sehingga membentuk sistem monitoring dan kontrol yang terintegrasi.

Sensor sebagai Pendeteksi Kondisi Proses

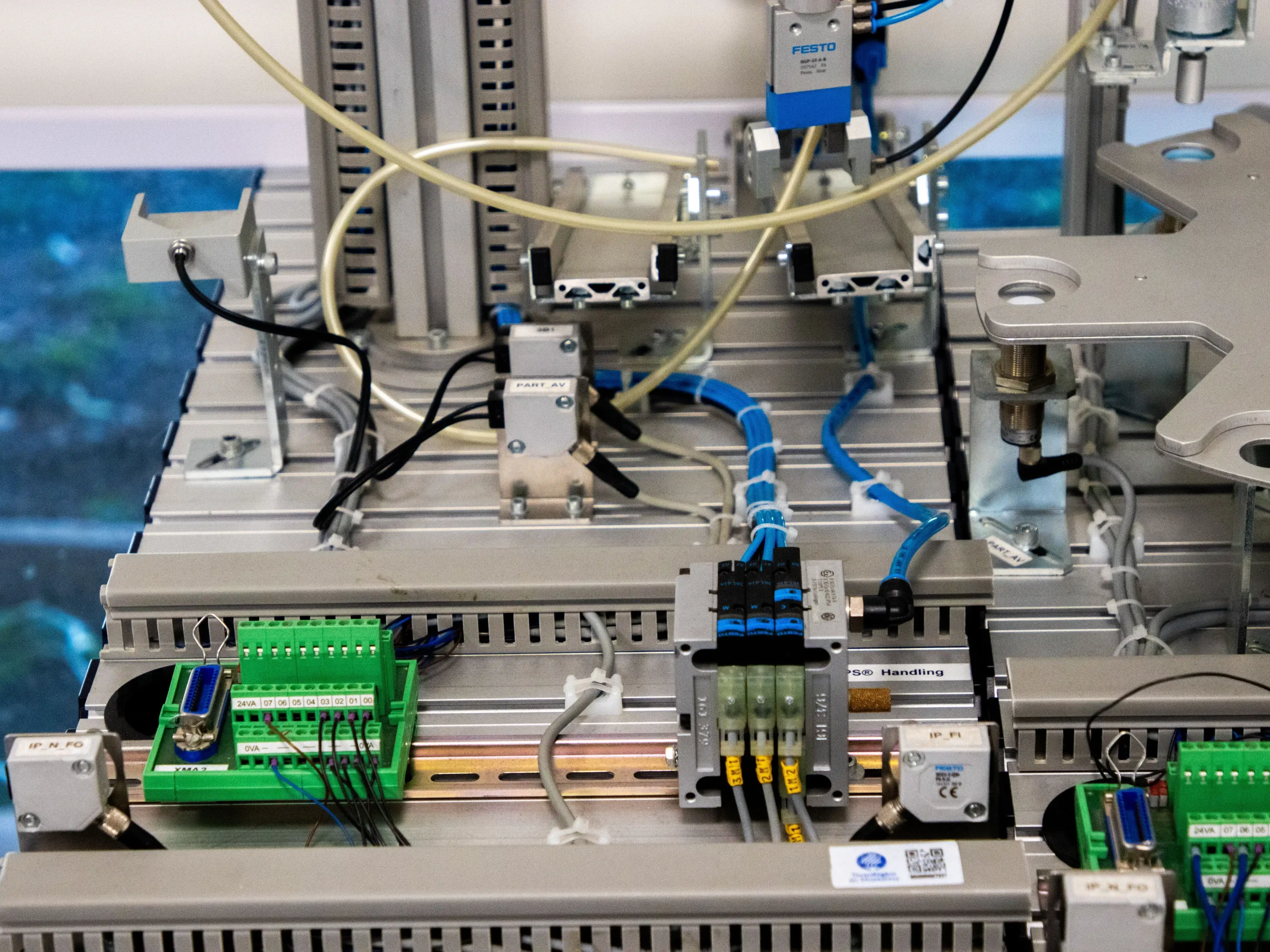

Ilustrasi. Sumber: Pexels.com/Ludovic Delot



Sensor merupakan salah satu komponen utama dalam peralatan instrumentasi industri. Sensor berfungsi mendeteksi perubahan kondisi fisik atau kimia dari suatu proses dan memberikan respons yang dapat digunakan oleh sistem instrumentasi.

Jenis sensor sangat beragam dan disesuaikan dengan parameter yang diukur. Sensor temperatur, misalnya, digunakan untuk mendeteksi perubahan suhu. Sementara itu, sensor tekanan digunakan untuk mendeteksi tekanan pada pipa, tangki, atau peralatan proses.

Sensor level digunakan untuk mengetahui ketinggian cairan atau material dalam suatu wadah, sedangkan sensor aliran digunakan untuk mendeteksi atau mengukur laju aliran fluida.

Pemilihan sensor perlu mempertimbangkan rentang pengukuran, akurasi, kondisi lingkungan, karakteristik media, serta kebutuhan proses.

Transmitter untuk Mengirimkan Sinyal Pengukuran

Transmitter berfungsi menerima informasi dari sensor atau elemen pengukuran, kemudian mengubahnya menjadi sinyal yang dapat dikirimkan ke sistem kontrol atau perangkat monitoring.

Dalam sistem industri, transmitter dapat digunakan untuk berbagai parameter seperti tekanan, temperatur, level, dan aliran. Perangkat ini membantu mengirimkan informasi kondisi proses dari lokasi pengukuran menuju ruang kontrol atau sistem otomasi.

Sinyal yang digunakan dapat berupa sinyal analog maupun digital sesuai dengan sistem instrumentasi yang diterapkan. Dengan adanya transmitter, informasi dari proses dapat dipantau dari lokasi yang berbeda tanpa harus melakukan pembacaan langsung pada titik pengukuran.

Controller untuk Mengatur Proses

Controller berfungsi membandingkan kondisi aktual proses dengan nilai yang diinginkan atau set point. Berdasarkan perbedaan tersebut, controller menghasilkan perintah untuk mengatur proses agar mendekati kondisi yang ditargetkan.

Salah satu metode kontrol yang banyak digunakan adalah PID (Proportional, Integral, Derivative). Controller PID dapat mengolah besarnya error dan menghasilkan respons pengendalian berdasarkan parameter yang telah ditentukan.

Contohnya, pada proses pemanasan, sensor mengukur temperatur aktual dan transmitter mengirimkan sinyal ke controller. Controller kemudian membandingkan temperatur tersebut dengan set point dan memberikan perintah kepada perangkat pengendali agar temperatur tetap berada pada kondisi yang diinginkan.

Control Valve sebagai Elemen Pengendali

Control valve merupakan perangkat yang digunakan untuk mengatur aliran fluida dalam suatu proses. Valve dapat mengubah bukaan berdasarkan sinyal dari controller sehingga debit aliran dapat disesuaikan dengan kebutuhan proses.

Control valve banyak digunakan pada sistem perpipaan untuk mengatur aliran cairan, gas, maupun uap. Selain mengatur flow, valve juga dapat digunakan dalam pengendalian tekanan, temperatur, dan level secara tidak langsung.

Dalam suatu loop kontrol, controller mengirimkan sinyal kepada actuator pada control valve. Actuator kemudian mengubah posisi valve sehingga kondisi proses dapat dikendalikan.

Pemilihan control valve perlu mempertimbangkan jenis fluida, tekanan, temperatur, kapasitas aliran, karakteristik valve, serta kondisi operasi.

Indikator untuk Menampilkan Kondisi Proses

Indikator digunakan untuk menampilkan nilai parameter yang sedang diukur sehingga operator dapat mengetahui kondisi proses secara langsung.

Contohnya adalah pressure indicator untuk menampilkan tekanan, temperature indicator untuk menampilkan suhu, dan level indicator untuk menunjukkan ketinggian fluida.

Indikator dapat berupa perangkat analog maupun digital. Pada sistem tertentu, informasi dari perangkat pengukuran juga dapat ditampilkan melalui monitor pada ruang kontrol.

Keberadaan indikator membantu operator melakukan pemantauan dan mengenali perubahan kondisi proses yang membutuhkan perhatian.

Perangkat Pengukuran Tekanan

Tekanan merupakan salah satu parameter yang banyak dipantau dalam proses industri. Perangkat pengukuran tekanan digunakan untuk mengetahui tekanan pada sistem perpipaan, vessel, pompa, kompresor, maupun peralatan proses lainnya.

Beberapa perangkat dapat memberikan pembacaan langsung, sedangkan pressure transmitter dapat mengirimkan nilai pengukuran ke sistem kontrol.

Pemilihan perangkat tekanan harus memperhatikan rentang pengukuran dan kondisi proses. Tekanan yang melebihi kemampuan perangkat dapat menyebabkan kerusakan atau menghasilkan pengukuran yang tidak sesuai.

Perangkat Pengukuran Temperatur

Temperatur dapat memengaruhi kualitas produk, efisiensi proses, serta keamanan operasi. Karena itu, pengukuran temperatur menjadi bagian penting dalam berbagai fasilitas industri.

Perangkat yang umum digunakan antara lain RTD, thermocouple, dan temperature transmitter. Masing-masing memiliki karakteristik dan penerapan yang berbeda.

RTD sering digunakan ketika diperlukan pengukuran temperatur dengan tingkat akurasi dan stabilitas tertentu. Sementara itu, thermocouple dapat digunakan pada berbagai aplikasi dengan rentang temperatur yang sesuai dengan jenisnya.

Perangkat Pengukuran Level

Level measurement digunakan untuk mengetahui ketinggian material atau fluida dalam tangki, vessel, silo, dan peralatan lainnya.

Metode pengukuran level dapat menggunakan prinsip tekanan hidrostatik, pelampung, radar, ultrasonik, maupun teknologi lainnya. Pemilihan metode perlu disesuaikan dengan jenis material, kondisi tangki, temperatur, tekanan, dan karakteristik proses.

Informasi level dapat digunakan untuk mencegah kondisi seperti tangki terlalu penuh atau terlalu kosong serta membantu menjaga proses tetap berada pada kondisi operasi yang ditentukan.

Perangkat Pengukuran Flow

Flow measurement digunakan untuk mengetahui laju aliran fluida yang melewati suatu jalur perpipaan. Informasi ini penting dalam proses yang membutuhkan pengaturan jumlah bahan baku, produk, air, gas, maupun fluida lainnya.

Beberapa teknologi pengukuran flow antara lain differential pressure, magnetic flowmeter, vortex flowmeter, dan Coriolis flowmeter.

Setiap jenis flowmeter memiliki karakteristik dan batas penggunaan yang berbeda. Karena itu, pemilihan perangkat harus mempertimbangkan jenis fluida, rentang flow, tekanan, temperatur, serta tingkat akurasi yang dibutuhkan.

Hubungan Antarperalatan Instrumentasi

Peralatan instrumentasi tidak bekerja secara terpisah. Sensor mendeteksi kondisi proses, kemudian transmitter mengirimkan informasi tersebut menuju controller atau sistem monitoring.

Controller mengolah informasi tersebut dan menentukan tindakan pengendalian. Selanjutnya, control valve atau final control element menjalankan perintah untuk mengubah kondisi proses.

Secara sederhana, alur sebuah control loop dapat digambarkan sebagai:

Process → Sensor → Transmitter → Controller → Control Valve → Process

Sementara itu, indikator dapat digunakan untuk menampilkan kondisi proses kepada operator. Integrasi tersebut memungkinkan proses industri dipantau dan dikendalikan secara lebih sistematis.

Pentingnya Kalibrasi Peralatan Instrumentasi

Akurasi pengukuran sangat bergantung pada kondisi dan kalibrasi perangkat instrumentasi. Peralatan yang mengalami perubahan karakteristik dapat menghasilkan nilai yang tidak sesuai dengan kondisi sebenarnya.

Kalibrasi dilakukan dengan membandingkan hasil pengukuran perangkat terhadap standar referensi yang sesuai. Apabila ditemukan penyimpangan, perangkat dapat disesuaikan atau ditindaklanjuti berdasarkan prosedur yang berlaku.

Pencatatan hasil kalibrasi juga penting untuk mengetahui riwayat kondisi peralatan dan mendukung kegiatan pemeliharaan.

Kesimpulan

Peralatan instrumentasi industri memiliki fungsi yang saling berkaitan dalam proses pengukuran, monitoring, dan pengendalian proses. Sensor mendeteksi kondisi proses, transmitter mengirimkan sinyal, controller mengolah informasi dan menentukan tindakan, sedangkan control valve menjalankan fungsi pengendalian pada proses.

Selain itu, indikator dan berbagai perangkat pengukuran seperti pressure, temperature, level, dan flow measurement membantu operator memperoleh informasi mengenai kondisi proses secara akurat.

Pemahaman terhadap fungsi dan hubungan setiap perangkat menjadi dasar dalam pengoperasian, pemeliharaan, troubleshooting, dan pengembangan sistem instrumentasi industri. Dengan pemilihan, pemasangan, serta kalibrasi yang tepat, sistem instrumentasi dapat mendukung proses industri agar berjalan secara lebih terukur, konsisten, dan terkendali.
